    产品描述:

    1.产品概述

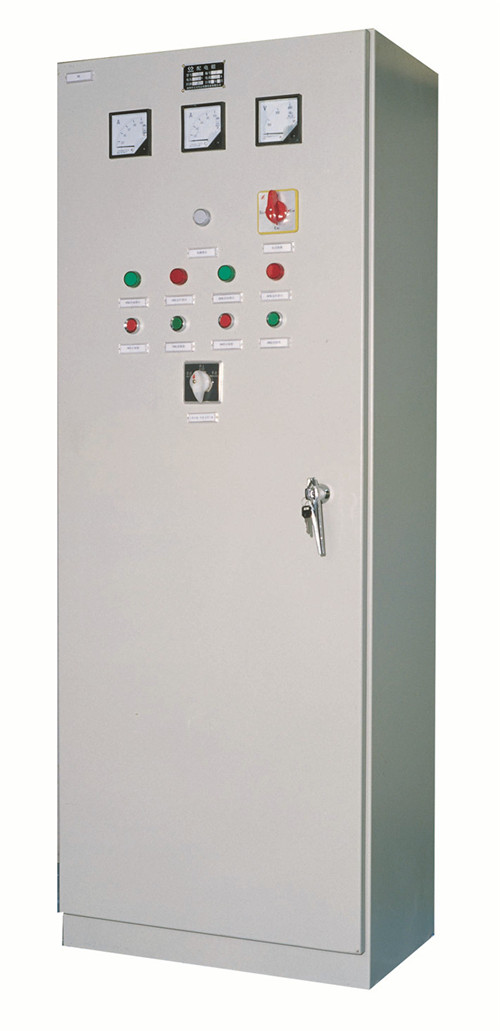

    XM(R)配电箱全称是XM(R)系列组合配电箱。

    本设备符合国际电工委员会IEC439-1《低压开关设备和控制设备装置》、我国GB7251-1997《低压开关设备和控制设备装置》、我国国家标准与机械工业协会的JB/T9661-1999以及CQC的CCC国家强制认证内容。

    2.产品用途

    作为线路过载保护、短路保护以及线路切换用。

    3. 产品使用环境条件

    (1)周围空气温度不高于+40℃,不低于-5℃,并且24小时内的平均温度不得高于+35℃,超过时,需根据实际情况降容

    运行;

    (2)户内使用,使用地点海拔高度不得超过2000m;

    (3)周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度,如+20℃时为90%,但

    应考虑到由于温度的变化,有可能会偶然产生凝露的影响;

    (4)应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

    适用范围:

    XM(R)型系列配电箱广泛用于宾馆、公寓、高层建筑、港口、车站、机场、仓库、医院和厂矿企业等单位的建筑照明和小型动力控制电路中,适用于交流50Hz,交流单相240V、三相450V及以下,电流250A及以下的户内照明和动力配电线路中,作为线路过载保护、短路保护以及线路切换用,该型设备适合于民用或适合于非专业人员可以进入的场地适用。

    产品特点:

    1.本产品采用1.2mm钢板弯制、焊接而成,安装方式分为挂墙明装及嵌墙暗装两种;

    2.箱体设计将带电部位安全遮闭,开关手柄露出箱盖,可以在箱体外进行操作,打开箱盖可以进行检修,箱盖上还另加装上小门;

    3.配电箱内配有与输出回路对应的中性线端子(或铜排)及接地保护线端子(或铜排);

    4.箱体进出线孔为敲落孔,分布在箱体上下端,也可按用户要求开腰形长孔,用盖板封住;

    5.挂墙明装式与嵌墙暗装式箱体尺寸基本一致,差别在于暗装箱面板比明装箱面板尺寸稍大;

    6.计量电度表装在单独的空间,计量室门上开有观察窗及加装铅封装置,进线开关置于左边小室,出线开半置于右下小室,进出线方便;

    7.照明配电箱是微型开关与电源暗插座的组合,主要以86×86毫米为单位的电气元件进行组装,可任意组合排列,拆装方便,互换性强,便于选用。

    技术参数:

    序 号

    项 目 名 称

    单 位

    电 气 参 数

    1

    额定绝缘电压

    V

    660

    2

    额定工作电压

    V

    380

    3

    额定工作电流

    A

    400

    4

    频率

    Hz

    50

    5

    额定短时耐受电流

    kA

    10

    6

    额定峰值耐受电流

    kA

    17
