产品说明：

1.    产品概述

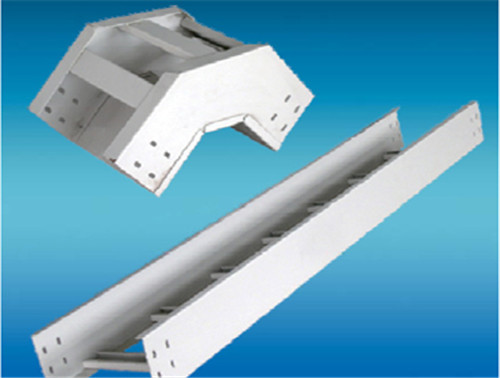

XQJ系列电缆桥架是根据国内外有关资料及我厂同类产品改进而成。具有品种全、应用广、强度大、结构轻、造价底、施工简单、配线灵活、安装标准、外观美观的特点，为技术改进、扩充电缆、维护检修带来方便。

XQJ系列电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。

XQJ系列电缆桥架其表面处理为静电喷涂、镀锌、热镀锌三种，在重腐蚀环境中可采用静电喷涂防腐处理。大跨度桥架可根据客户选择制作成 L(长)=4、6、8、12m(米)，用户所需XQJ系列电缆桥架如超出本标准范围的品种规格。亦可来图，来函或面洽，我厂尽可能满足您的要求。

2.    产品用途：

适用于电压在1O千伏以下的电力电缆，以及控制电缆、照明配线等室内室外架空及电缆沟、隧道的敷设。

适用范围：

XQJ系列电缆桥架适用于化工、石油、电力、轻工、机械军工、冶金等工矿企业和高层建筑、室内外架空敷设或缆沟隧道敷设、缆井敷设的电力电缆照明配线、控制电缆及管缆，也适用于电视、电讯、广播等部门，在室内外架敷设的线缆。

产品特点：

1.     XQJ系列钢制电缆桥架具有品种齐，应用广、结构轻、强度大、造价低、施工简单、配线灵活、安装标准、外形美观等特点，对工矿企业的技术改造、扩充电缆维护检修带来方便。

2.     LQJ系列铝合金抗腐蚀桥架，选用高强度耐腐蚀铝合金标准型材表面阳板氧化处理后，采用不锈钢紧固件或铆钉固定成型的方式组装，克服了一般紧固件易腐蚀的弊病。应具有结构简单、式样新颖、载荷大、重量轻、耐腐蚀性、使用寿命长、安装方便、不需维护保养特点，适用于一般环境地区，在沿海盐雾地区高温度和腐蚀的环境中使用，更能显示它保持抗腐蚀的优越性，是敷设电缆的理想产品。

3.     BQJ系列玻璃阻燃桥架是用玻璃钢纤维防腐材料制成的一种新型产品，它具有强度高、绝缘性好、重量轻、结构合理、配线灵活、防腐、防酸、防火、寿命长、安装简便等优点。

技术参数：

产品选型说明 ：

1.  确定环境条件

环境条件一般有三种：腐环境，正常环境，特珠环境。

2.  确定走向

根据多数电缆走向，在室内可沿墙、柱、梁、楼板走，在室外尽可能沿工艺管道走。

3.  计算荷重

计算在电缆桥架走向横数成上的单位长度、电缆的重量q及总荷载G。
G总=n1q1+n2q2+...式中：q1、q2、q3.....qn为每根电缆单位重量(kg/m)n1、n2、n3...nn为相同电缆的根数G总<G允

4.  选择桥架

根据电缆荷载、及桥架安装处的环境，以桥架的荷载曲线为依据，来确定桥架的材质类型和规格及立柱的间距、托臂的长度、桥架的层次、立柱的长度等。

根据电缆走向及安装的环境确定桥架的固定方式：悬挂式、直立式（这两种形式均可采用单侧固定或双侧固定）、壁侧式等。

各种电缆桥架在电缆架上的层次安装与层间距离。

 电缆桥架层次的排列是：弱电控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压电力电缆依次往下排列（如下表），这种排列有利于屏弊干扰、通风、散热等。

各种层电缆桥架的层间距离为：控制电缆≥200mm、动力电缆≥300mm。机械化设电缆≥400mm。

当桥架的固定方式采用悬挂式且托臂为单侧多层式安装时，为了立柱受力平衡，应选用对称载荷方式，敷设电缆桥架。

大跨距敷设高空电缆，可选用大跨距电缆桥架。

电缆桥架在穿越易受外来机械损伤的地区和日晒地区，应选用防护盖板。

当电缆槽或桁架式梯架需转变分支时，可采用各种变通连接。

XQJ钢制电缆桥架的防腐措施：静电喷塑、镀锌钝化、电镀锌（适用于轻防腐地区）镀锌镍合金等。热浸镀锌电缆桥架用料厚度需增加0.5mm以上。

电力电缆桥架的支撑间距应小于允许支撑跨距。宽度应留有一定的备用空位，以便以后增添电缆用。

当电力电缆和控制电缆较少时，可在一个电缆架上安装，但中间要用隔板将电力电缆和控制电缆隔开。

水平敷设电缆桥架，桥架的连接应尽量在跨距的1/4处，水平走向电缆每隔2m固定一次，垂直走向电缆1.5m固定一次。

 电缆桥架应可靠接地，如为接地干线应将桥架的端部并联软铜线（截面积16mm2)，并与总接地线相通。长距桥架每隔30-50m接地一次。
