产品说明：

1.产品概述

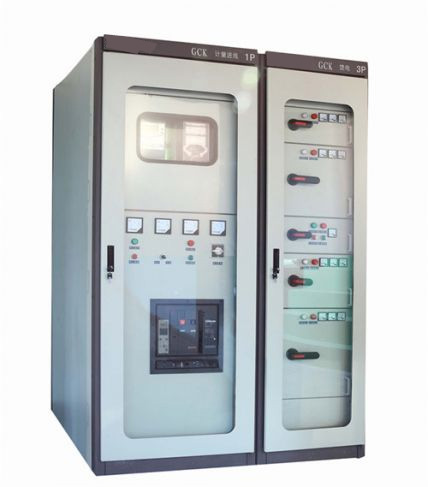

GCK开关设备全称GCK户内抽出式低压成套开关设备。

GCK开关设备是我司引进国家低压行业归口单位——天津电器传动研究所标准设计图纸的基础上，结合我司制造房间的经验，经过改进研制而成。

本设备符合国际电工委员会IEC439-1《低压成套开关设备和控制设备》、我国GB7251-1997《低压成套开关设备和控制设备》、我国国家标准与机械工业协会的JB/T9661-1999标准内容，并符合CQC的CCC国家强制认证标准。

2.产品用途

作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。

3. 产品使用环境条件

（1）周围空气温度不高于+40℃，不低于-5℃，并且24小时内其平均温度不高于+35℃。

（2）周围空气温度为+40℃，相对温度不超过50%，在较低的温度时较高的相对温度，如+20℃时温度允许90%，但应考

虑到由于温度的变化有可能会产生凝露。

  （3）户内使用，使用地点的海拔高度不得超过2000M。

（4）应安装在无剧烈震动和冲击以不足以使电器元件受到腐蚀的场所。

4.型号说明：

适用范围：

本设备适用于发电厂、变电站、大型建筑、高层楼宇、机场、医院、剧院、体育场、港口、地下设施、工矿企业等。作为2000KVA以下的交流380V系统中受电、馈电与马达控制之用。

产品特点:

1.设计有大电流单元，又有小电流多回路单元

2.同一柜内同一层的两个抽屉的小门各自独立，互不干扰

3.结构紧凑、组装灵活、分布合理、排列整齐、占地面积少

4.结构牢固、联琐可靠，保护度高，功能齐全

5.操作安全简便，互换性能好，短时耐受电流大

6.独特的兼容形式，可以安装国产、进口各种系列的断路器

产品结构特点：

GCK的基本框架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过镙钉紧固互相连接成基本柜架，再按需要加上门、档板、隔板、抽屈、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜。本柜结构有下列特点：

1.柜架

柜架采用C型材组装而成，柜架零件专用配套零件由本公司配套供货，保证柜体的精度和质量。

a.零部件的成型尺寸，开孔尺寸，设备间隔实行模数化。

b.内部结构件采用镀锌处理。

c.柜体顶盖为可折卸式，拿掉顶盖可以。

d.外部经磷化处理；然后采用静电环氧粉末喷涂。

e.柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散和便于带电维修。

2.功能单元（抽屈部分）

a.功能单元：馈电单元、电动机单元、公用电源单元。

b.抽屈单元高度模数为200mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A以下。

c.每台MCC柜最多能安装9个一单元的抽屉或18个1/2单元的抽屈。

d.隔离室的门板由主开关的操作机构与抽屈进行机械连锁，主开关在合闸位置时，抽屈不能抽出。

e.主开关的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。

f.功能单元背面具有主电路迸出线插头、辅助电路二次插头及接地插头。

g.接地插头使抽屈在分离试验连接位置时，保证了保护电路的连续性。

h.功能单元隔室采用金属隔板隔开。

i.隔室中的活门，随着抽屈的推进和拉出自动打开和封闭，使大隔室中不会触及垂直母线。

j.抽屈单元采用旋转式摊进机构，具有三位置功能，操作简单可靠。

k.抽屈操作机构说明

抽屈推机构（以下简称机构）是采用镙旋轨迹沿定位件运动方式，实现功能单元推进和抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关试验位置时可逆行电气联锁，避免造成人身或设备事故，符合国家和行业相关标准。本产品体积小、安装方式灵活。性能可靠。

3.母线系统

a.垂直母线采用聚碳酸脂塑料外壳封闭。

b.GCK、母线系统采用三相四线制、三相五线制，水平母线装于柜顶，N线、PE线既可以装于柜顶，也可以装于柜下部。

c.三相水平母线采用铜母线，机械强度高、散热性好。

技术参数：
