    产品说明:

    1.产品概述

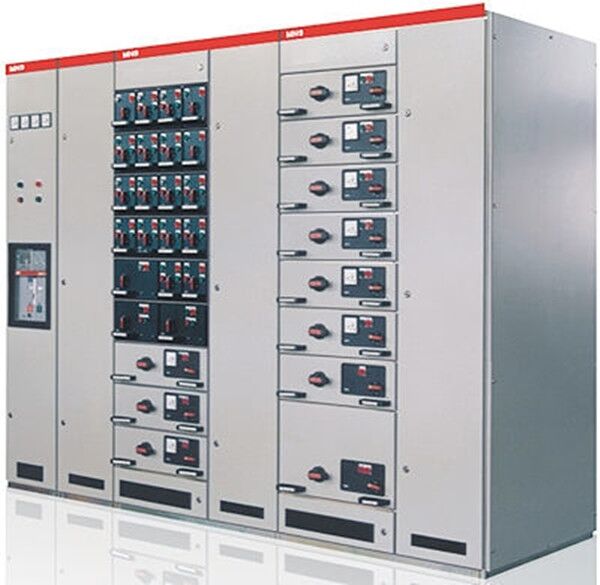

    MNSI开关设备全称是MNSI型低压抽出式成套开关设备。

    MNSI开关设备的设计是由德国引进,是ABB全球化的标准项目,在全球已有40多年历史。该低压抽出式开关柜目前已被电力用户广泛选用。

    本设备符合国际电工委员会IEC439-1《低压成套开关设备和控制设备》、我国GB7251-1997《低压成套开关设备和控制设备》、我国国家标准与机械工业协会的JB/T9661-1999标准内容,并符合CQC的CCC国家强制认证标准。

    2.产品用途

    作为发电、输配电、电能转换及电能消耗设备的控制,并通过电容补偿柜对其主母线进行无功补偿。

    3. 产品使用环境条件

    (1)周围空气温度不高于+40℃,不低于-5℃,并且在24h之内其平均温度不高于+35℃。

    (2)周围空气相对湿度在最高温度为+40时不超过50%。在较低温度时有较大的相对温度,如+20时为90%,但考虑到由

    于温度的变化有可能会偶然产生适度的凝露。

    (3)户内使用,使用地点的海拔高度不超过2000m。

    (4)应安装在无剧烈震动和冲击,以及不使用电器元件受到腐蚀的场所。

    4.型号说明:



    适用范围:

    本开关柜适用于发电厂、变电站及大型建筑、高层楼宇、机场、医院、剧院、体育场、港口、地下设施、工矿企业等,作为2500KVA以下的三相交流50HZ额定电压至660V系统中受电、馈电与马达控制之用。在大单机容量的发电厂、大规模的石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口。

    产品特点:

         本开关柜由于引进了ABB的先进技术,并在其原有的基础上加以技术改进,使其更符合我国国情,柜体采用25mm为模数的C型材通过连接件来组成各种得 以满足各种需求的柜架结构和抽屉单元,在MCC柜中大量采用高强度的阻燃型工程塑料组件,使其安全性能更可靠,同时加之将国外的功能版加以改型,以 200mm为模数加以组合,使其更有利于PC柜与MCC柜混装柜体的设计需求,抽出单元与柜体具有可靠联锁装置,以防止在开关通电状态下带负荷拉闸,提高 了其安全性,另外该柜体一般均采用冷轧钢板进行钝化处理后组装而成,也可根据用户的不同需求采用敷铝锌铜板。

    1.开关柜类型

    a.受电、母联柜

    b.动力中心柜(PC):采用国内外的各种类型的框架式断路器如AH、CW1、AE、RMW1、ME系列断路器进行配电。

    c.电动机控制中心柜(MCC):由大小抽屉组装而成,各回路主开关采用高分断能力的塑壳断路器或旋转式带熔断器的负荷开关。

    d.无功率补偿柜

    2.抽屉类型

    有五种尺寸都是以8E(200mm)高度,进行模块化结构设计,其有效元器件安装高度为1800mm,使柜体整体布局更合理,更美观。

    8E/4在8E高度空间平行组合4个抽屉单元

    8E/2在8E高度空间平行组合2个抽屉单元

    8E在8E高度空间组装1个抽屉单元

    16E在16E(400mm)高度空间组装1个抽屉单元

    24E在24E(600mm)高度空间组装1个抽屉单元

    以上五种抽屉单元可在一个柜体中作单一组装,也可做混合组装

    3.柜体简介

    3.1柜体基本尺寸

    a.受电柜及联络柜




    主母线转接柜

    1台断路器

    高(mm)

    2200

    2200

    宽(mm)

    400

    600  800  1000

    深(mm)

    800  1000

    800  1000

    备注


    AH-40C及以下载流量且体积较小的同类断路器







    b.动力中心(PC)柜




    2台断路

    3台断路

    高(mm)

    2200

    2200

    宽(mm)

    800   1000

    800   1000

    深(mm)

    800   1000

    800   1000

    备注

    AH-20C及以下载流量且体积较小的同类断路器

    AH-10B及以下载流量且体积较小的同类断路器







    c.电动机控制中心(MCC)柜及电容补偿柜




    MCC柜

    电容补偿柜

    宽(mm)


    2200


    2200

    高(mm)

    600

    800

    1000

    600 800 1000

    深(mm)

    1000  800

    1000   800

    1000 800 600

    800 1000 600







    3.2柜体分区设计

    MCC柜根据需要可组成单面操作或双面操作柜,每一柜体又固定分割成三个小室。即主母线室、电器室和电缆室。

    3.3安全保护系统

    每柜设有一块阻燃型的高密度聚氨酯塑料功能板,或经过电镀的隔板安装在主母线室与电器室之间,其作用为有效防止开关元件因故障引起的飞弧与母线之间短路造成的事故使操作更安全。

    上下层抽屉之间都有带有通风孔的镀锌金属底版相隔离,较小的8E/4、8E/2抽屉其四周均为阻燃型工程塑料件,对相邻回路之间具有较强的绝缘隔离作用。

    柜内采用了多种塑料组件以支撑带电部分,这些组件要求是无卤素的。并具有CTI300防漏电性能。

    3.4母线系统

    开关柜可配置二组主母线,安装在开关柜的后部母线室,二组母线可分别安装在柜后上部或下部,根据进线需要,上下二组母线可分别采用不同或相同截面的材料。   二者既可单独供电,也可并联供电,也可用作后备电源。配电母线(垂直母线)组装在阻燃型塑料功能板中,既可防止电弧引起的放电,又能防止人体接触,通过特  殊联接件与主母线联接。

    柜内设有独立的PE接地系统和N中性导体,二者贯穿整个装置,安装在柜前底部及右侧,个回路接地或接零都可就近联接。整个母线系统安装见图三所示。框架结构件采用自攻螺钉联接,具有较高的接地可靠性。

    3.5抽屉的电气和机械联锁

    抽屉单元由可靠的机械连锁装置,通过操作手柄控制,具有明显的准备,合闸、试验、抽出和隔离位置。为加强安全防范,操作手柄定位后可加上挂锁,最多可加三把锁。

    技术参数:

    标准及技术规范

    GB7251.1-1997低压成套开关设备和控制设备(TTA)


    JB/T9661-1999低压抽出式开关成套设备

    过电压类别

    Ⅳ Ⅲ

    污染等级

    3

    额定工作电压(Ue)(U)

    380(660)

    额定绝缘电压(Ui)(V)

    660(1000)

    额定频率(Hz)

    50(60)

    水平母线


    额定电流

    5000A 4000A 3150A 2500A 2000A   630A

    额定短时耐受电流(lcw)(KA)

    50,65,80,(ls有效值)

    额定峰值耐受电流(lpk)(kA)

    105,140,176,(0.ls最大值)

    垂直母线


    额定最大工作电流

    1000A

    额定短路时耐受电流

    50KA

    额定峰值耐受电流

    105kA

    外壳防护等级

    IP30 IP40(特殊说明)
