产品说明：

1.产品概述

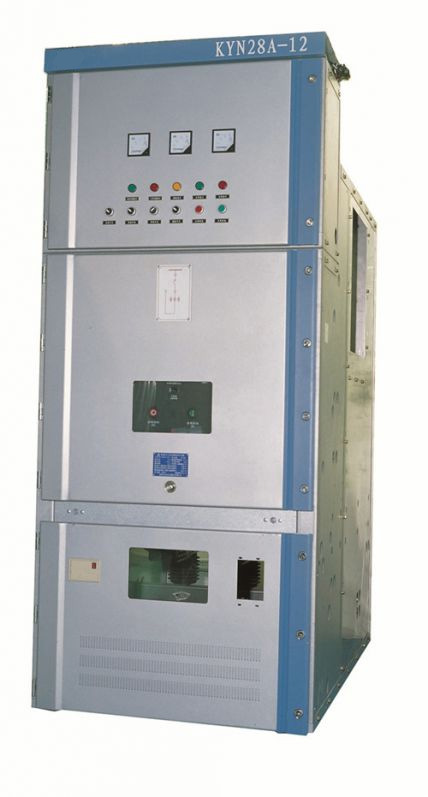

KYN28A-12型金属铠装抽出中置式开关柜是我厂广泛吸收国内外同类产品的优点，选用VE型真空开关柜技术进行开发的新

型的中置开关柜。是目前国内较先进的开关柜。

符合标准：

GB3906-91《3～35kV交流金属封闭开关设备》

GB11022-89《高压开关设备通用技术条件》

IEC298(1009)《额定电压1kV以上50kv及以下交流金属闭开关设备和控制设备》

DL404-91《户内交流高压开关柜订货技术条件》

2.产品用途

KYN28A-12型金属铠装抽出中置式开关柜用于6~10 kV配电装置作为单母线系统接受和分配电能之用。

3. 产品使用环境条件

（1）环境温度：最高温度+40℃，最低温度-10℃

（2）环境湿度：日平均相对湿度≤95％,月平均相对湿度≤90％

（3）海拔高度：1000m以下

（4）抗地震度：地震烈度不超过8度

（5）周围空气应不受腐蚀性可燃气体、水蒸汽等明显污染

（6）无经常性的剧烈震动场所。严酷条件下严酷度设计满足I类要求。

（7）在超过GB3906规定的正常的环境条件下使用时，由用户和我公司协商。

4. 产品型号命名

适用范围：

广泛用于发电厂、变电所、工矿企业、高层建筑等。

产品特点：

本开关设备可以从正面进行安装调试和维护，因此它可以背靠组成双重列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积；柜体采用先进的积木叠装式结构，使之牢固、紧凑、美观；可靠性高的组合单元型式，各组合单元彼此隔离成独立小室，母线采用绝缘良好并易于散热的热缩管包裹；具有能预防误操作的联锁装置；小车互换性强，组合方案多样化；体积小，重量轻，操作简便，安全可靠。

1.外壳与隔板

开关柜的外壳和隔板是由覆铝锌钢板经CNC机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用多重折边工艺使柜体比其他同类设备柜体整体重量轻、机械强度高。柜体采用组装式结构，用拉铆螺母的和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。开关柜被分隔成手车室、母线室、电缆室、继电器仪表室（低压室），每一隔室外壳均独立接地。开关柜的门采用喷塑工艺，使其表面抗冲击、耐腐蚀，保证了外形的美观。

2.手车

手车骨架采用钢板经CNC机床加工后铆接而成。手车与柜体绝缘配合，机械联锁，安全可靠灵活。根据用途，手车可分为断路器手车、电压互感器手车、计量手车等等。各类手车的高度与深度统一，相同规格的手车能互换。手车在柜内有隔离试验位置和工作位置，每一位置均设有定位装置，以保证联锁可靠，必须按联锁防误操作程序进行操作。各种手车均采用螺母、丝杆摇动推进、退出，其操作轻便、灵活，适合于值班人员操作。手车当需要移开柜体时，用一只专用转运车，就可以方便抽出，进行各种检查、维护；而且采用中置式，整个手车体积小，检查，维护极方便。

3.开关柜内的隔室

开关设备主要电气元件都有其独立的隔室，即：断路器手车室、母线室、电缆室、继电器仪表室。各隔室防护等级都达到IP2X；除继电器室外，其他三隔室都分别有其泄压通道。由于采用了中置式形式，电缆室位置大大增加，因此设备可接多路电缆。

4.防止误操作联锁装置

开关柜具有可靠的联锁装置，为操作人员与维护人员提供可靠的安全保护，其作用如下：

（1）手车从工作位置移至隔离/试验位置后，活动帘板将静触头盒隔开，防止误入带电隔室。检修时，可用挂锁将活动帘板锁定。

（2）断路器处于合闸状态时，手车不能从工作位置拉出或从隔离/试验位置推至工作位置；断路器的手车已充分锁定试验位置或工作位置才能被操作。

（3）接地开关仅在手车处于隔离/试验位置及柜外时才能被操作，当接地开关处于合闸状态时，手车不能从隔离/试验位置退至工作位置。

（4）手车在工作位置时，二次插头被锁定不能拔开。

5.压力释放装置

在手车室、母线室和电缆室的上方均设有压力释放装置，当断路器或母线发生内部故障电弧时，伴随电弧的出现，开关柜内部气压升高，顶部装配的压力释放金属板将被自动打开释放压力和排泄气体，以确保操作人员和开关柜的安全。

6.二次插头与手车的位置联锁

开关柜上的二次线与手车的二次线的联络是通过二次插头来实现的。二次插头的动触头通过一个尼龙波纹管与手车相连，二次静触头座装设在开关柜断路器隔室的右上方。手车只有在试验/隔离位置时，才能插上和解除二次插头，手车处于工作位置时于机械联锁作用，二次插头被锁定，不能解除。断路器手车在二次插头未接通之前仅能进行分闸，由于断路器手车的合闸机构被电磁锁定，所以无法使其合闸。

7.带电显示装置

开关柜内设有带电显示装置。该装置由高压传感器和可携带式显示器两部分组成。传感器安装在母线或馈线侧，显示器的插接口安装在开关柜低压隔室上，当需检测ABC三相是否带电时，可将携带式显示器的插头插入L1L2L3接口，如果显示器动作，则表示母线或馈线侧带电，反之，则说明不带电。同时也能作为相序检测器或电光指示器，其作用也是检测高压侧上否带电。

8.防止凝露和腐蚀

在为了防止在高湿度或温度变化较大的气候环境中产生凝露带来之危险。在断路器和电缆室内分别装设加热器，以便在上述环境中使用和防止腐蚀发生。

9.接地装置

 在电缆室内单独设立有5×40mm的接地铜排能贯邻相邻的开关柜，并与柜体良好接触。此接地排供直接接地之元器件使用。同时由于整个柜体用敷铝锌板相拼联，这样使整个柜体都处在良好接地状态之中，确保运行操作人员及柜体安全。
