产品说明：

1.    产品概述

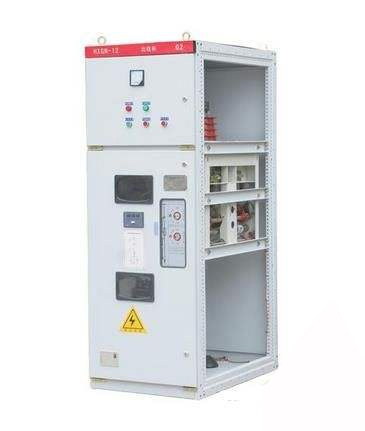

HXGNl-5A箱型(固定)交流金属封闭环网开关设备(以下简称环网柜)是消化吸收国外先进技术，结合我国的供电要求，由我公司自行设计、研制，适用于 城市电网改造和建设需要的新一代高压电器产品。该产品经型式试验和长期的试运行考核，性能达到了IEC298《交流金属封闭开关设备和控制设备》标准，并有满足二部要求的可靠的防误操作措施，防护等级达到IP2X，体积小、重量轻、操作简单、操作力小、使用安全、维护方便、质量稳定可靠。不会造成火灾及爆 炸事故，可靠墙安装，占地面积小等特点。经与国外有关资料对比分析和专家鉴定，产品主要技术参数已达到国外同类产品水平。

2.产品用途

环网柜是为城市电网改造和建设需要而设计的新型开关设备。在供电系统中亦作为开断负荷电流和短路电流以及关合短路电流之用，适用于交流3-10kV、50Hz的配电系统中。它作为环网供电单元和终端设备，起着电能的弹簧操动机构，该机构既可手动操作，也可电动操作。

3. 产品使用环境条件

（1）海拔高度: 1000米

（2）最高温度: 40℃    最低温度:   -40℃

（3）最大日平均温差:  25℃

（4）污秽等级: 3级

（5）空气相对湿度：日平均相对湿度不大于95％（25℃）  月平均相对湿度不大于90％（25℃）

（6）防护等级:  外箱体      IP33   开关箱本体  IP67

适用范围：
环网柜适用于厂矿，住宅小区、高层建筑、学校、公园等场所的三相额定电压10kV．额定频率50Hz的配电系统，作为接受和分配电能之用。可用于环网供电和终端供电。

产品特点：

环网柜外壳有两种形式：一种由基本骨架、顶板、面板、侧板等组成封闭结构，基本骨架是冷轧钢板折弯焊接而成，顶板、面板及侧板由钢板制造；另一种由左侧板、底板、顶板、面板及立柱等组成封闭结构，基本框架由进口敷铝锌钢板折弯组装而成。环网柜的顶部为母线室，母线室的前面为仪表室，用钢板或环氧树脂板隔开。柜的上部为负荷开关室，中下部为电缆进出线和其它电器元件室。环网柜的主要元件有负荷开关、接地开关、熔断器、电流互感器、电压互感器、避雷器、电容器、高压带电显示器等。仪表室内可装设电压表、电流表、照明开关、指示器及操作元件。在仪表室底部的端子板上可装设二次回路的端子排及保护熔断器等。计量柜的仪表室可增装有功电度表、无功电度表、峰谷表、定量器等。它的主要特点有以下几个方面：

（1）全绝缘、全密封、全屏蔽结构，无需绝缘距离，并且抗重污秽、抗凝露、抗水淹，满足户外全天候运行条件。

（2） 结构紧凑、体积小，安装简单，操作维护方便。使用寿命30年。

（3）户外箱体材料全部采用表面喷塑的覆铝锌钢板，厚度不小于1.5mm，具有强的抗腐蚀能力，箱体零件均为板金构件，不得采用焊接工艺，重量轻，美观大方。

（4）箱体具有足够的机械强度，在起吊、运输和安装过程中不变形。

（5） 箱体设有足够的通风口和隔热措施，确保在正常环境下运行时，所有电器设备的温升不超过其最高允许值。

（6）箱体的所有门向外开，开启角度大于90°，并设有定位装臵。所有的门均具有密封措施，并装有把手、暗闩，箱门装有外挂锁孔。

（7）箱体顶盖的倾斜度不小于3°，并装设防雨檐。

（8） 外箱体高度必须小于1800mm，电缆采用树脂绝缘夹件在箱体底部固定。

（9）外箱体内部元件及说明采用中文标识，箱体设臵有醒目的安全标志。四周有“高压危险”的警示标志。

（10）箱体内各螺丝、螺杆、布线槽、垫片等均采用防锈蚀材料。箱体基座和所有外露金属件均进行防锈处理，并喷涂耐久防护层。箱体两侧上下部分，分别装设防尘、防雨百叶窗。

（11） 内部安装的高压间电器组件，均具有耐久而清晰的铭牌，并固定在明示可见的位臵。铭牌所标示的内容清晰可见，包括以下内容：名称、型号、制造厂名、出厂日期、额定电压、额定电流、重量等。

（12）每回路进出线装带电显示器1组，并且具备核相功能，每回路配短路与接地二合一故障指示器。面板上装带电指示器、故障指示器、核相孔、分合闸位臵指示。

（13）每回路进出线可T接两路电缆。

（14）环网柜如配臵PT柜，PT柜内配2只电压互感器，变比为10/0.1KV，二次侧准确级次为0.5级，采用标准VV接线方式，二次容量为100VA。柜内配臵氧化锌避雷器，避雷器接母线侧，PT柜内装加热器、保护PT的熔断器、24VDC充电器及优质免维护电池，电池的使用寿命大于5年。

（15）真空开关、负荷开关能够实现手动及电动操作功能，预留配网自动化接口及RTU安装空间。

（16）所有安装与运行操作工作均在箱体正面进行，使安装和运行维护工作十分方便简单。
